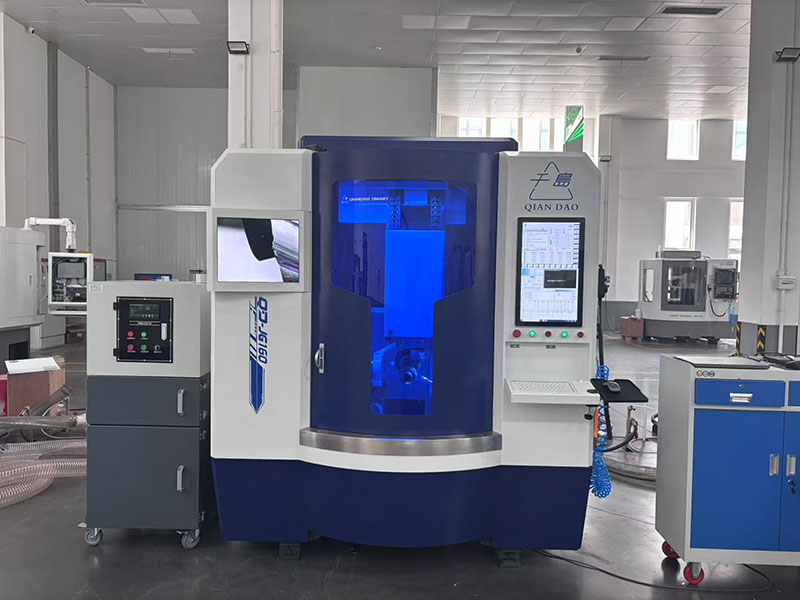

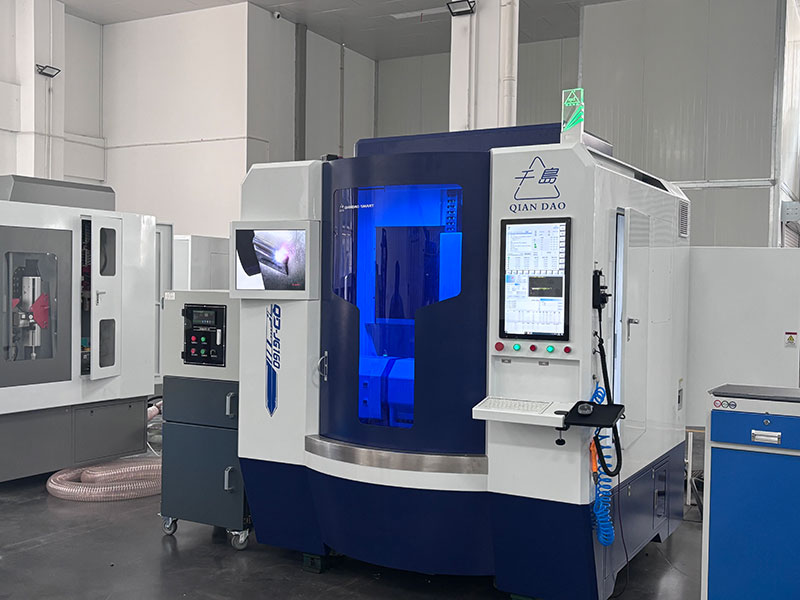

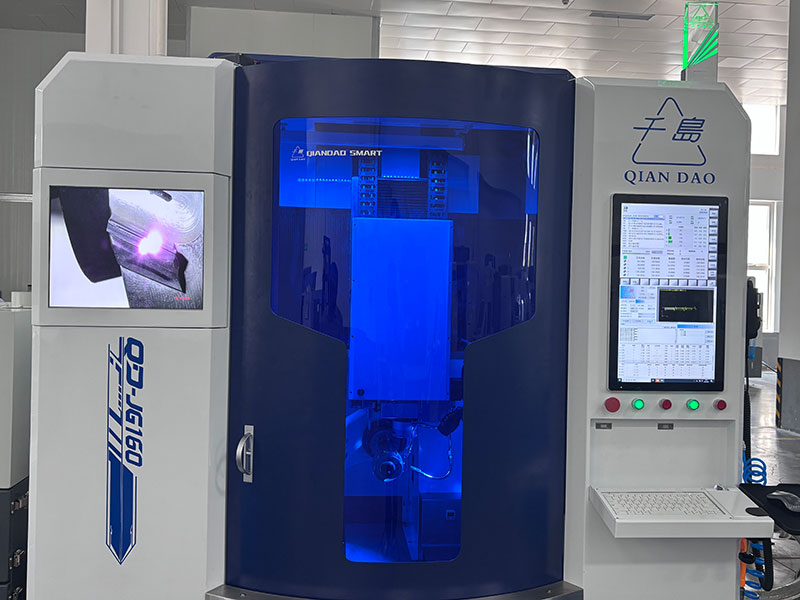

QD-JG168數控激光磨床
數控激光磨床
2025-05-10 06:59:26
| 產品亮點 | 主要參數 |
|
序號 |
機床型號 |
QD-JG160 |
|
1 |
數控系統 |
千島定制 |
|
2 |
最大可加工刀具長度直徑 |
Φ0.1~200mm |
|
3 |
最大可加工刀具長度 |
200mm |
|
4 |
加工刀具輪廓精度 |
±0.005mm |
|
5 |
加工刀具表面粗糙度 |
200倍顯微鏡下表面平滑無鋸齒形狀 |
|
6 |
最大刀具重量 |
15Kg |
|
7 |
A軸功率 |
0.42kw/200rpm/20 Nm |
|
8 |
C軸功率 |
6kw /200rpm/300 Nm |
|
9 |
激光最大功率 |
200W |
|
10 |
機床總功率 |
9kw |
|
11 |
A/C軸旋轉范圍 |
A軸：±125° C軸：0-360° |
|
12 |
A軸重復定位精度 |
4 arc sec |
|
13 |
C軸重復定位精度 |
2arc sec |
|
14 |
直線軸定位精度 |
±0.002mm |
|
15 |
直線軸重復定位精度 |
±0.001mm |
|
16 |
工作臺行程X軸/Y軸/Z軸 |
X：400 / Y：450 / Z：300 |
|
17 |
C軸刀座接口 |
HSKE63 |
|
18 |
機床電源 |
AC380V 50HZ 三相 |
|
19 |
機床重量 |
4T |
|
20 |
機床外形尺寸 |
1900×1900×2400mm |
